安诺尼V6实时频谱仪Data Table模块

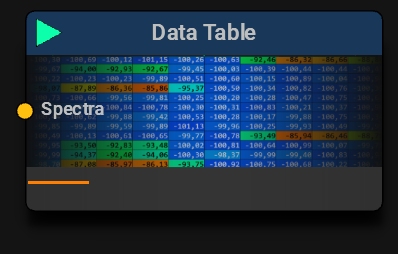

安诺尼V6实时频谱仪Data Table模块是以表格形式显示来自频谱数据流的数据：

左侧输入：
-Spectra

在Data Table模块中，频谱数据将实时显示为表格视图。 包括color coding（可调）、time stamp data。 内存中可以保存许多页表格数据， 我们可以在内存中滚动和平移。 总而言之，这对调试非常有帮助，例如检查脚本、查找数据故障等。此外，还可以将time compression设置为100.000：

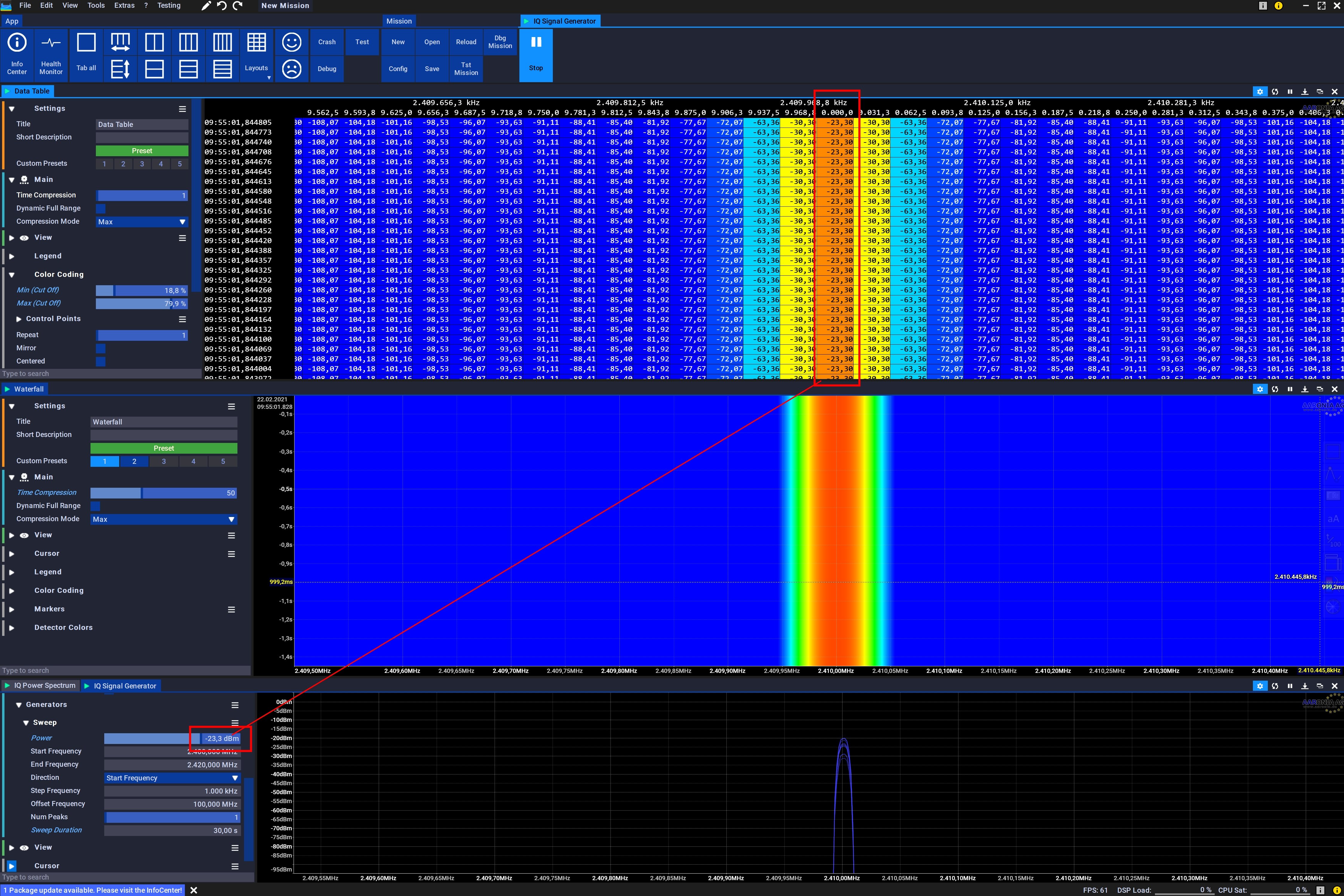

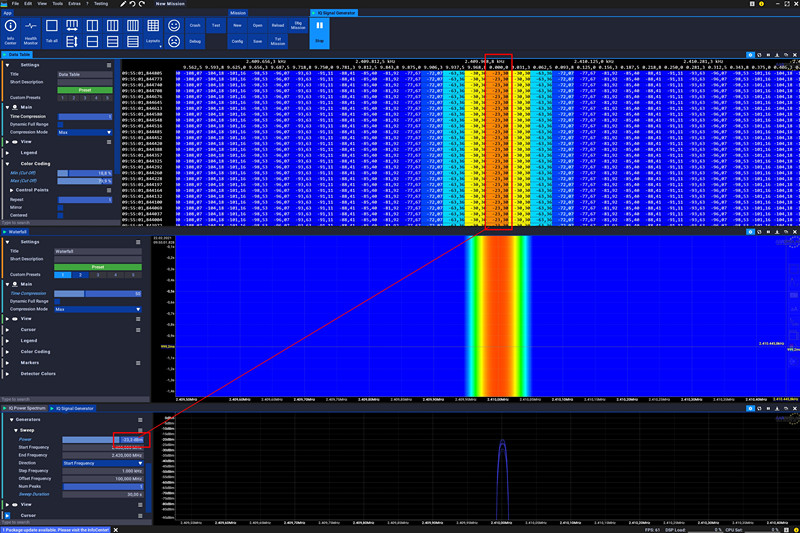

如图所示，改图显示了SPECTRAN V6的IQ信号发生器模块发射的一个-23.3dBm的单载波信号，通过FFT分析运行后，然后再输出到安诺尼V6实时频谱仪Data Table模块中。因为红色峰值均显示为-23.3dBm，所以Data Table模块表明了FFT可以实现完美解码。

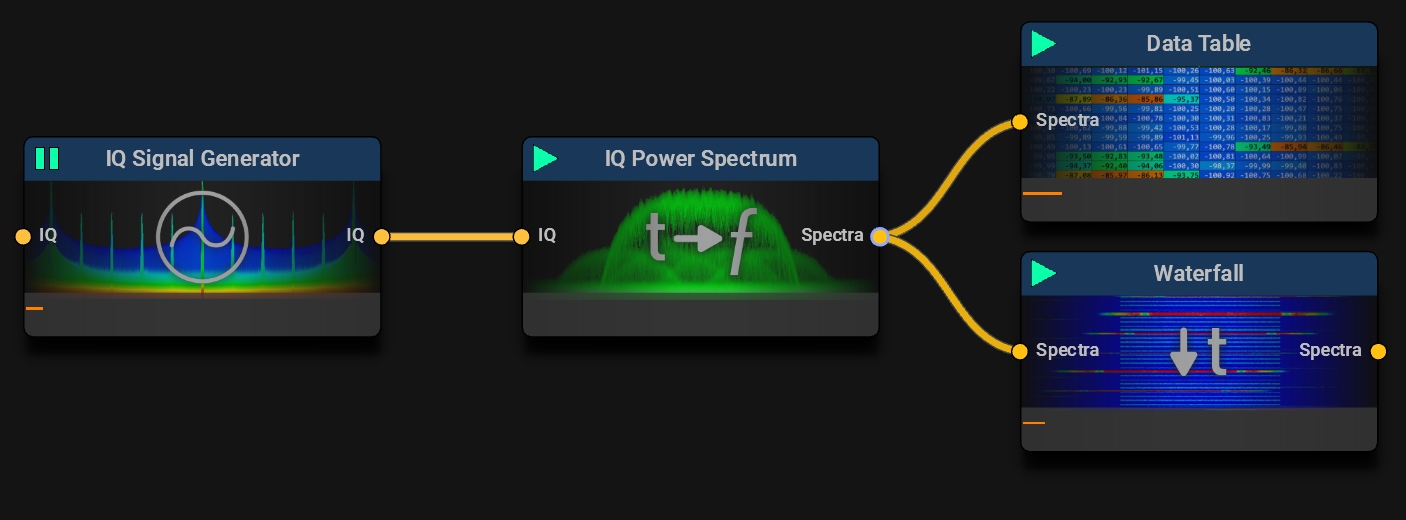

A typical Mission:


2021/4/15 10:03:48
